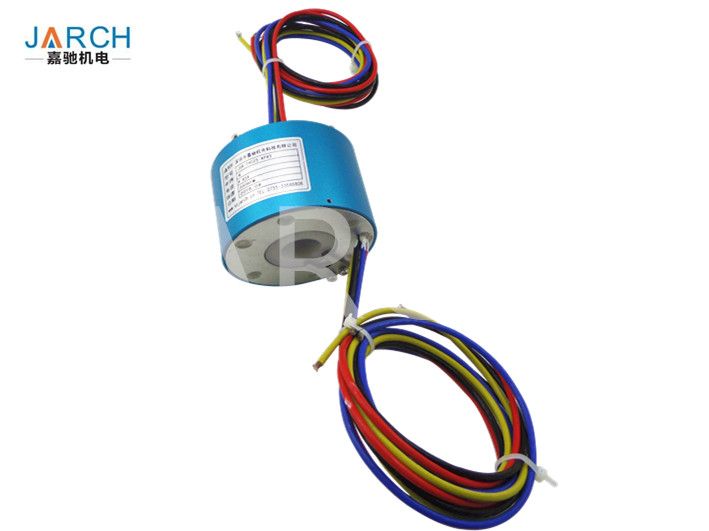

Par l'alliage d'aluminium ennuyé de bague collectrice de turbine de vent logeant le joint tournant électrique de 300RPM 30A ID12mm
Détails sur le produit:
Lieu d'origine: | Shenzhen (Chine). |
Nom de marque: | JARCH |
Certification: | CE,FCC,ROHS |
Numéro de modèle: | JSR-WS012 |
Conditions de paiement et expédition:
Quantité de commande min: | 1PC |
---|---|
Prix: | negotiable |
Détails d'emballage: | Boîte-cadeau ou emballage de coutume |
Délai de livraison: | 5-10 jours |
Conditions de paiement: | Départ usine, L/C, T/T, Western Union, MoneyGram |
Capacité d'approvisionnement: | 500pcs/week |
Détail Infomation |
|||
taille intérieure: | 12.7mm | taille externe: | 56mm |
---|---|---|---|
Longueur d'avance: | 300mm | Fil de connexion: | UL Teflon® Awg26, Awg22, Awg16, de code à couleurs |
Circuits: | 2-36 | Matériau du boîtier: | alliage d'aluminium |
Matériel de contact: | Métal précieux : Or-or | Actuel: | 2A/5A/15A/20A |
tension: | 380Vac/Vdc | Vitesse maximum: | 250~500RPM (1000~3000RPM facultatif) |
Mettre en évidence: | prise électrique de bague collectrice,bagues coulissantes électriques |
Description de produit
Par l'alliage d'aluminium ennuyé 300RPM de logement 30A ID12mm de bague collectrice de turbine de vent
Caractéristique :
Matériel de logement : alliage d'aluminium
Taille intérieure : 12.7mm
Taille externe : 56mm
T/MN maximum : 300rpm
Pour la turbine de vent
Détails rapides :
Numéro de type : | JSR-TH012 | Taille intérieure (millimètre) : | 12.7mm |
Taille externe : | 56mm | Circuits : | 2~36 |
Volt AC/DC (V) : | mV~380Vac/Vdc | Courant (A) : | 2A/5A/15A/20A |
Vitesse (T/MN) : | 250~300RPM (1000~3000RPM facultatif) | Protection : | IP54 (IP68 facultatif) |
Description :
Des bagues coulissantes peuvent être utilisées dans n'importe quel système électromécanique qui exige la rotation non restreinte et continue tout en transférant la puissance ou les données à partir d'un stationnaire à une structure tournante.
Ce s'appelle également une interface électrique rotatoire, Assemblées de bague collectrice, connecteur rotatoire, la bague collectrice Units.It peut améliorer la capacité électromécanique, simplifient la conception de système, éliminent des dommages possibles tandis que rotation. C'est l'appareil principal de la table de travail rotatoire de diverse précision, de l'instrument électrique d'essai, de la fabrication et de l'instrument à régulation de processus.
Des séries de JARCH WS par les bagues coulissantes ennuyées approprié idéalement aux applications électriques de bague collectrice où des signaux et la puissance doivent être transférés, et a par le trou est exigé pour passer un axe ou toute autre alimentation.
WS012 la technologie de brosse de fibre des utilisations Le JARCH qui offre plusieurs avantages par rapport à la bague collectrice conventionnelle entre en contact comprenant les points multiples de contact par paquet de brosse, basse force de contact et bas usage de contact. Elle fournit une solution économique et facilement disponible quand une configuration compacte d'à travers-trou est exigée. Cette unité fournit un à travers-trou de 12.7mm pour conduire les lignes hydrauliques ou pneumatiques. Les 2~30 ampères de /circuit sont disponibles en anneau 1-24.
Avantages :
· Signal unique manipulant la représentation avec le bruit de circuit électrique minimal
· Emballage serré à adapter dans les contraintes de l'espace les plus exigeantes
· Entièrement compatible avec des signaux d'analogue et de niveau de contrôle de TTL
· Roulements à billes de précision pour la longue durée
· Unités scellées disponibles, IP67 facultatif
· Construction en aluminium anodisée rocailleuse
· Disponible avec l'Ethernet
· La livraison rapide
Dimensions :
Explication modèle :
Caractéristiques :
Anneaux | 2~24 | Actuel | 2A/5A/15A/20A |
Tension | mV~380 VDC/VAC | Vitesse maximum | 300RPM (1000~3000RPM facultatif) |
Par la taille de trou | 12.7mm (0,5") | Diamètre global | 56mm (2,2") |
Matériel de logement | Alliage d'aluminium | Couple | 0.05N.m ; +0.03N.m/6rings |
Vie active | 50million | Matériel de contact | Métal précieux : Or-or |
Bruit électrique | <5 m=""> | Résistance de contact | <2m> |
Résistance diélectrique | 1000VDC@50Hz | Fil de connexion | UL Teflon® Awg26, Awg22, Awg16 |
Résistance d'isolation | 500MΩ@600VDC | Longueurs d'avance | 300mm (12") |
Temp de opération. | -40°C à 80°C | Protection | IP54 (IP68 Optiaonal) |
Matériaux | Sans plomb, ROHS | Certifié | CE, FCC |
Applications :
• Dispositif d'objet exposé/affichage
• Empaquetage/emballage des machines
• Systèmes de transport de semi-conducteur
• Outillage industriel
• tables d'index rotatoires
• Équipement à régulation de processus
• Tourelles d'équipement ou enrouleurs de câbles lourds
• Éclairage de secours, machines de palletisation de robotique, option
• Matériel médical | capteurs rotatoires, éclairage de secours, robotique
• Enrouleurs de câbles miniatures
Instructions d'installation :
Axe monté
Produits principaux de Jarch :
1. série optique de joint tournant de fibre
2. Par la série ennuyée de bague collectrice
3. Électro série optique de bague collectrice
4. Série hybride de bague collectrice
5. Série pneumatique de joint tournant
6. série rotatoire hydraulique des syndicats
7. Série de bague collectrice de capsule
8. Série de bague collectrice de crêpe
9. Série à forte intensité de bague collectrice
10.sérieà grande vitessedebaguecollectrice
série de la bague 11.Thermocouple collectrice
série de la bague 12.Miniature collectrice
série de bague collectrice de la turbine 13.Wind
série de la bague 14.Ethernet collectrice
série de la bague 15.Explosionproof collectrice
série de la bague 16.Mercury collectrice
Pourquoi choisir la bague collectrice de JARCH ?
JARCH Company est un fabricant professionnel de bague collectrice à Shenzhen, Chine. JARCH a devenu des marques chinoises les plus connues dans le monde pour les bagues coulissantes de haute qualité et les services de premier ordre. Depuis que nous avons été fondés en 1998, nous avons été commis aux bagues coulissantes de haute qualité d'innovation, de se développer et fabriquer et fournissant les solutions parfaites de rotation pour des clients autour du monde.
Avec l'expérience de plus de 19 ans dans le domaine, JARCH a établi des relations d'affaires à long terme avec des entreprises transnationales, des instituts de recherche, des départements de militaire-industrie, des universités célèbres aussi bien que beaucoup de sociétés dans diverses industries ici et ailleurs.
Nous nous spécialisons dans les solutions faites sur commande de bagues coulissantes travaillées pour répondre aux exigences de votre projet pour la représentation, l'essai, la qualification et la livraison. Nos équipes comprennent l'importance de la planification de projets complète assurant le succès de votre projet.
Ne peut pas trouver la bonne solution de bagues coulissantes ?
À JARCH Company, nous tâchons de répondre aux besoins de nos clients. Si une assemblée de notre modèle standard ne se conforme pas à vos conditions, notre équipe de créateurs travaillera avec vous pour concevoir un ensemble de bague collectrice qui répondra aux besoins précis de votre société. Avec sur 19 ans d'expérience JARCH a amassé plus de 10 000 dessins, milliers de conceptions faites sur commande de bague collectrice et expériences soutenant des clients dans le monde entier.
Emballage et livraison :
Détails d'emballage : | Paquet standard de carton d'exportation |
Détails de la livraison : | Délai de livraison pour l'échantillon 3 jours/délais de livraison pour l'ordre dépend de la quantité Expédition : PAR DHL, Fedex, UPS ou TNT ...... |
FAQ
Q1 : Est-vous une usine ou une société commerciale ? | ||||||||||
A : Nous sommes une usine professionnelle avec l'équipe de haut niveau de R&D. | ||||||||||
Q2 : Combien de types des bagues coulissantes avez-vous ? | ||||||||||
A : Nous pouvons fournir toutes sortes de bagues coulissantes. Comme la bague collectrice minitary, sliring adapté aux besoins du client, bague collectrice miniature, bague collectrice optique de fibre, joint tournant de rf, HD de type combiné, bague collectrice de disque, bague collectrice d'énergie éolienne, bague collectrice d'énergie solaire, bague collectrice d'à travers-trou, etc. |
||||||||||
Q3 : Pouvez vous fournir les bagues coulissantes les signaux à haute fréquence et (ou) les signaux de télécommunication optique. | ||||||||||
A : Oui, nous pouvons fournir des bagues coulissantes de messages mélangés en tant que votre demande. | ||||||||||
Q4 : ce qui est la vie active de vos bagues coulissantes. | ||||||||||
A : révolutions de 30~50 millions pour la norme ceux, révolutions de 50~80 millions pour le special ceux, Nous pouvons également fournir des révolutions beaucoup plus élevées en tant que votre condition spéciale. |
||||||||||
Q5 : Fournissez-vous l'OEM et l'ODM ? | ||||||||||
A : Oui, nous fournissons l'OEM et l'ODM. | ||||||||||
Q6 : Quelles données techniques devraient être données pour notre modèle adapté aux besoins du client de bague collectrice. | ||||||||||
A : Si vous voulez costomize le modèle spécial de bague collectrice, vous devez fournir des détails en tant que ci-dessous : vitesse d'a.operatring (T/MN) taille de c.outline d.channels (non du fil simple sans compter que le câble) type de signal de f.the et connexe la température h.IP (conditions de g.operating de cachetage) |
||||||||||
Q7 : De quelle longueur est-il votre cycle de fabrication ? | ||||||||||
A : Il a besoin de 7 à 15 jours pour les produits standard, 10 à 20 jours pour les produits adaptés aux besoins du client simples, 15 à 40 jours pour les porducts adaptés aux besoins du client par complexe. |
||||||||||
Q8 : Quel est votre port de la livraison ? | ||||||||||
A : Notre port de la livraison est Shenzhen | ||||||||||
Q9 : Comment allez-vous la livraison nos marchandises ? | ||||||||||
A : Des commandes habituellement peuvent deliveried par avion, de grands ordres peuvent deliveried par la mer. Elle peut être négociée avant la livraison. |
||||||||||
