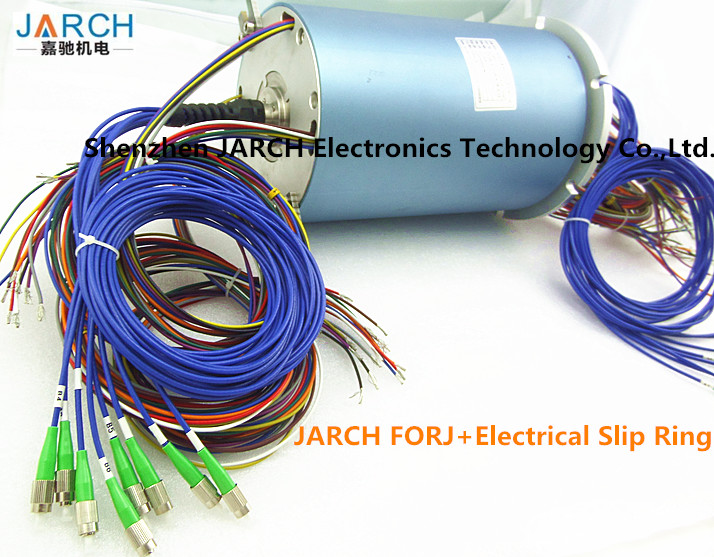

12 canaux 36 fait le tour de l'union rotatoire optique électrique de fibre de bague collectrice 200 - 400 millions de révolutions FORJ

12 canaux 36 fait le tour de l'union rotatoire optique électrique de fibre de bague collectrice 200 - 400 millions de révolutions FORJ

Détails sur le produit:

Lieu d'origine: Shenzhen (Chine).
Nom de marque: JARCH
Certification: CE,FCC,ROHS
Numéro de modèle: JSR-FE060-3P40-3P15-4FS

Conditions de paiement et expédition:

Quantité de commande min: 1PC
Prix: Negotiated
Détails d'emballage: Boîte-cadeau ou emballage de coutume
Délai de livraison: 7-10 jours
Conditions de paiement: Départ usine, T/T, Western Union, MoneyGram, Paypal
Capacité d'approvisionnement: 20pcs/week
meilleur prix Contact

Détail Infomation

Matériel de logement: Aluminium Channnel: 4
Gestion de la puissance optique: 690/ 220V Vitesse maximum: 150RPM
Cycle prévu: 200-400 millions de révolutions Dimension: Redresseur : 5m ; Rotor : 1m
Protection: IP55 Poids: 2500g/pc
Circuits: 6 circiuts ; 3 circiuts à 50A, 3 circuits dans 20A
Surligner:

fiber optic slip ring

,

fibre optic rotary joint

Description de produit

12 canaux 36 fait le tour de l'union rotatoire optique électrique de fibre de bague collectrice 200 - 400 millions de révolutions FORJ

JARCH 12 canaux 36 circuits union rotatif électrique à bague collectrice à fibre optique 200 à 400 millions de tours FORJ

Fonctionnalité:

1. Les joints tournants de fibre optique sont aux signaux optiques
2. Il couvre les canaux simples, les canaux multiples et les canaux multiples.
3. Un seul signal optique ou une unité hybride (optique + électrique) est transmise

4. Des joints rotatifs à capsule et traversant à fibres optiques sont disponibles

5. OEM et ODM sont les bienvenus


La description:

Les joints rotatifs pour fibres optiques JSR-FE060-3P40-3P15-4FS sont des FORJ compacts et compacts avec 6 circuits; 3 circuits à 50 A, 3 circuits à 20 A, standard, prêts à l'emploi, disponible en stock. Il pourrait prendre en charge la fibre optique 4 canaux (SM / MM) transmettant en rotation à 360 °. Les joints rotatifs à un canal (à la fois en mode simple et en mode multiple) (FORJ) sont les conceptions les plus polyvalentes du marché. Le corps robuste permet des réceptacles de fibres en queue de cochon, ST ou FC, du côté rotor ou du côté stator. On peut configurer le paquet pour répondre exactement à ses besoins. présente une perte d'insertion extrêmement faible et des performances de perte de rendement impressionnantes pour les fibres monomodes et multimodes.Les imprimantes MJ1 sont souvent utilisées avec des bagues électroniques, des transmissions hybrides opto-électriques hybrides, une puissance d'émission et des données à haute vitesse.

Avantages:

  • Utilisation de la transmission du signal lumineux, pas de fuite électromagnétique.
  • Bonne étanchéité.
  • Résistance aux interférences électromagnétiques
  • Pas de transmission de contact, pas d'usure.
  • Longue durée de vie, peut atteindre 10 millions de tours / minute.
  • Pas de frottement, peut être utilisé dans un environnement inflammable et explosif.
  • Peut être utilisé en milieu naturel extrême.
  • Les interférences magnétiques élevées peuvent également fonctionner normalement.

Dimensions:


Caractéristiques:

Gamme de longueurs d'onde 1310/1550 nm Perte d'insertion <4.0dB
Ondulation de perte d'insertion <2.0dB Perte de retour (SM) ≥40 dB
Vitesse maximum ≤150 tr / min Force de traction 3 N
Couple de démarrage <0,01 Nm Cycle de vie estimé 200-400 millions de révolutions
Puissance optique 23 dBm Température de fonctionnement -40 ° C à +70 ° C
Température de stockage -50 ° C à +80 ° C Style de paquet Couettes aux deux bouts
Matériel de logement Acier inoxydable Types de fibres Fibre SM 3mm
Types de connecteur FC, SC, ST, SMA ou LC Dimensions 10mm dia.
Cycle de vie estimé 50-80million Classement IP IP65
Vibration MIL-STD-167-1A Choc mécanique MIL-STD-810G

Longueur de la fibre:

Stator: 5m (SM FO avec terminaison ST / PC)
Rotor: 1m (SM FO avec terminaison ST / PC)

Applications:

• Entre robot sous-marin et navire de contrôle

• Entre l’antenne radar et le système de traitement du signal embarqué

• Avec la console de carrosserie

• Entre robot de soudage et console

• Dispositifs d’entrée et de sortie mécaniques à distance et commande

• le théodolite photoélectrique

• La connexion entre la plate-forme et le suivi des engins spatiaux

Instructions d'installation:

Principaux produits JARCH:

1. Série de joint tournant de fibre optique

2. Série de bague collectrice traversante

3. Série de bague collectrice électro-optique

4. Série hybride de bague collectrice

5. Série pneumatique de joint tournant

6. Série des rotors hydrauliques

7. Série de bague collectrice

8. Série de bagues de crêpe

9. Seriels à bague collectrice à courant élevé

10. Série à bague collectrice à grande vitesse

11. Série de bague collectrice de thermocouple

12. Enrouleur de tuyau rétractable

13. Série de bague collectrice d'éolienne

14. Série à bague collectrice Ethernet

15. Série de bague collectrice antidéflagrante

16. Série de bague collectrice Mercury

17. balai de carbone de bague collectrice

18. Assemblage de la bague collectrice




Pourquoi choisir la bague collectrice JARCH?

JARCH Company est un fabricant professionnel de bagues collectrices à Shenzhen, en Chine. JARCH est devenue l'une des marques chinoises les plus connues au monde pour ses bagues collectrices de haute qualité et ses services de premier ordre. Depuis notre fondation en 1998, nous nous sommes engagés à innover, à développer et à fabriquer des bagues collectrices de haute qualité et à fournir des solutions de rotation parfaites à des clients du monde entier.
Avec plus de 14 ans d'expérience dans le domaine, JARCH a établi des relations commerciales à long terme avec des sociétés transnationales, des instituts de recherche, des départements de l'industrie militaire, des universités renommées ainsi que de nombreuses entreprises de divers secteurs, tant au pays qu'à l'étranger.
Nous sommes spécialisés dans les solutions de bagues collectrices personnalisées, conçues pour répondre aux exigences de performance, de test, de qualification et de livraison de votre projet. Nos équipes comprennent l'importance d'une planification de projet complète assurant la réussite de votre projet.

Vous ne trouvez pas la bonne solution de bagues collectrices?


Chez JARCH Company, nous nous efforçons de répondre aux besoins de nos clients. Si un assemblage de notre modèle standard ne répond pas à vos exigences, notre équipe de conception travaillera avec vous pour concevoir un assemblage de bague collectrice qui répondra exactement aux besoins de votre entreprise. Avec plus de 15 ans d’expérience, JARCH a amassé plus de 10 000 dessins, des milliers de conceptions de bagues collectrices personnalisées et d’expériences au service des clients du monde entier.

FAQ

1.Quelles données techniques doivent être fournies pour notre bague collectrice personnalisée, joint rotatif, modèle d’ enrouleur de câble .

UNE:

Si vous souhaitez personnaliser le modèle spécial à bague collectrice, vous devez fournir les détails ci-dessous:

une. Vitesse d'opération (RPM)
b. Le type d'installation

c. Taille de contour

ré. Canaux (le numéro de fil unique en plus du câble)
e. Tension et courant nominaux pour les bagues d'alimentation et les bagues de signal

F. Le type de signal et les paramètres associés (très important)

g. Température de fonctionnement h.IP (exigences d'étanchéité)

2. combien de temps est votre délai de production?

Un: il a besoin de 7 à 15 jours pour les produits standard, 10 à 20 jours pour les produits personnalisés simples,
15 à 40 jours pour les produits complexes sur mesure.

Emballage et livraison:

Détails de l'' emballage: Paquet standard de carton d'exportation
Détails de livraison:

Délai de livraison: 15 jours après le paiement

Expédition: PAR DHL, FedEx, UPS ou TNT ......

Vous voulez en savoir plus sur ce produit
Je suis intéressé à 12 canaux 36 fait le tour de l'union rotatoire optique électrique de fibre de bague collectrice 200 - 400 millions de révolutions FORJ pourriez-vous m'envoyer plus de détails tels que le type, la taille, la quantité, le matériau, etc.
Merci!
Dans l'attente de votre réponse.
