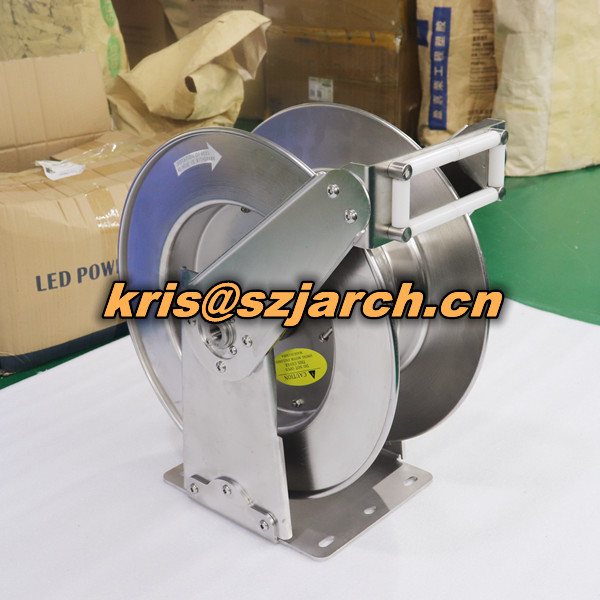

Bobine escamotable de tuyau de l'acier inoxydable S304
Détails sur le produit:
| Lieu d'origine: | Shenzhen, NC |
| Nom de marque: | JARCH |
| Certification: | CE,FCC,ROHS |
| Numéro de modèle: | JSR-LC607 OLS |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pcs |
|---|---|
| Prix: | USD$50-150/PCS |
| Détails d'emballage: | Carton de papier d'exportation standard ou emballage de coutume |
| Délai de livraison: | 5-8 jours ouvrables |
| Conditions de paiement: | T/T, MoneyGram, Western Union, D/P, PAYPAL |
| Capacité d'approvisionnement: | 10000PCS |
|
Détail Infomation |
|||
| MOQ: | Enrouleur des câbles 1PCS | Longueur de corde: | 70 pi. |
|---|---|---|---|
| Corde incluse: | Non | Max Pressure: | 300 |
| Catégorie de bobine: | De faible puissance | Type d'entraînement: | Ressort |
| Identification de tuyau: | 3/8" | Nom de produit: | Bobine escamotable de tuyau d'acier inoxydable de ressort de LC607 OLS |
| Mettre en évidence: | tambour d'enrouleur de câbles,Enrouleur de câbles d'extension |
||
Description de produit
Enrouleurs de câbles eau-air d'extension de bobine escamotable de tuyau de ressort de l'acier inoxydable LC607 de JARCH 304 avec 5 millions de joint tournant de temps de la vie
Des bobines de tuyau d'acier inoxydable de la nouvelle série LC de JARCH sont développées pour les applications de faible puissance et pilotées par des ressorts de bobine de tuyau dans les environnements corrosifs ou sanitaires. Conçu pour l'usage d'intérieur et extérieur stationnaire, ces bobines peuvent être attachées à la plupart des surfaces qui peuvent être forées. La bobine est construite avec les composants de haute qualité d'acier inoxydable pour la résistance à la corrosion maximum. Les quatre fentes basses permettent à la bobine d'être facilement montée ou ajustée. Le rochet de huit positions ferme à clef la bobine à la longueur désirée de tuyau tandis que le bras de guide s'ajuste sur cinq positions commodes. ** Les bobines de la série LC ont un pivot en laiton. **
Caractéristiques et dimensions de bobine
|
| 20,5 » | |
| B | 19,375" |
| C | 4,75" |
| D | 3" |
| E | 8,125" |
Avantages
Construction robuste de *** - bras de base et de guide fait de stampings en acier de lourd-mesure avec renforcer des nervures ;
*** Anticorrosion - composants de haute qualité d'acier inoxydable ;
Support facile de *** - fentes basses pour faciliter monter et ajustement ;
Le *** verrouillent le ressort - ressort de torsion rodé en clientèle, construction d'acier inoxydable.
Dessins de DAO
Structure
Bobine résistante de corde de tuyau piloté par des ressorts de tambour de bobine de support de rouleau d'enrouleur de câbles avec la lumière et l'USB de LED
Produits principaux de Jarch :
1. série optique de joint tournant de fibre
2. Par la série ennuyée de bague collectrice
3. Électro série optique de bague collectrice
4. Série hybride de bague collectrice
5. Série pneumatique de joint tournant
6. série rotatoire hydraulique des syndicats
7. Série de bague collectrice de capsule
8. Série de bague collectrice de crêpe
9. Seriels à forte intensité de bague collectrice
10.sérieà grande vitessedebaguecollectrice
série de la bague 11.Thermocouple collectrice
série de la bague 12.Miniature collectrice
série de bague collectrice de la turbine 13.Wind
série de la bague 14.Ethernet collectrice
| Détails de empaquetage : | Paquet standard de carton d'exportation |
| Détails de la livraison : | Délai de livraison pour l'échantillon : 3 jours/délais de livraison pour l'ordre dépend de la quantité Expédition : PAR DHL, Fedex, UPS ou TNT ...... |
Pour augmenter la tension de ressort :
Ajouter des enveloppes de tuyau augmentera la tension de ressort. Ceci peut être accompli par l'extraction d'approximativement 10 pieds du tuyau, support de tuyau d'alimentation de main par l'assembly* de parenthèse de rouleau jusqu'à ce que la boucle soit assez grande pour glisser au-dessus de la poulie. Ajoutez deux ou trois enveloppes jusqu'à ce que la tension désirée soit réalisée. Ne dépassez pas la capacité de ressort.
Pour réduire la tension de ressort :
Ceci peut être accompli en enlevant des enveloppes de tuyau de la poulie de bobine. Enlevez s'enveloppe du tuyau de la poulie, une enveloppe à la fois, jusqu'à ce que la tension désirée soit obtenue.
2.Hose ou corde ne se rétractera pas
Tension de ressort insuffisante
Ajustez la tension de ressort en ajoutant des enveloppes de tuyau. Retirez approximativement 10 pieds du tuyau. Support de tuyau d'alimentation de main par le support de rouleau jusqu'à ce que la boucle soit assez grande pour glisser au-dessus de la poulie. Ajoutez deux ou trois enveloppes jusqu'à ce que la tension désirée soit réalisée. Ne dépassez pas la capacité de ressort.
Bobine de tuyau/corde montée sur le plafond au-dessus de 16 pieds
Doit un acier plus lourd de ressort de mesure d'ordre spécial pour que le ressort d'entraînement surmonte le poids de tuyau/de corde s'étendant de la bobine. Le poids de poignée de commande doit également être considéré. Contact Reelcraft pour de plus amples informations.
Mécanisme de verrou engagé dans le ressort d'entraînement lové à la taille solide
La conduite de boulon en U collier de l'ensemble de poulie non placé correctement.
Le tuyau/corde s'est entièrement prolongé ne se rétractera pas
Le mécanisme de verrou engagé dans le ressort d'entraînement est lové à la taille solide. Des colliers de la conduite de boulon en U de l'ensemble de poulie ne sont pas placés correctement.
Approvisionnement de produit à tournoyer, rigide, mis d'aplomb dedans
Si le tuyau se reliant flexible n'est pas utilisé entre l'admission de bobine de tuyau et la tuyauterie dure, vous tenez la possibilité de causer le grippage excessif aux incidences principales d'axe et de hub faisant ne pas rétracter la bobine. Ceci vide également la garantie.
Bobine montée sur la surface inégale
Le boulonnage de la bobine vers le bas à une surface inégale tordra le cadre latéral causant un grippage sur les axes principaux de soutien limitant la rétraction douce du tuyau.
Position de bras fausse de guide
Si le guide que le bras est en position de vent latéral pour le plafond montait des bobines, tuyau/corde se plie à un angle de 90° au-dessus du support de rouleau causant la perte excessive de tension de ressort. Ajustez le bras de guide pour coïncider avec la façon dont la bobine de tuyau/corde est montée réellement. Des brides de boulon en U peuvent devoir être ajustées en conséquence.
Élément fondamental cassé, axe cassé de ressort, corrosion sur l'axe et hub
Remplacez la partie cassée par nouveau. Pour la corrosion : démontez la bobine et enlevez la corrosion, lubrifiez et la rassemblez.
3.Hose ou corde ne se rétractera pas
Les boulons en U ont serré vers le bas trop serré sur l'acheminement des produits limitatif de tuyau. Détachez les boulons en U pour être confortable sur le diamètre extérieur du tuyau mais pas de trop qu'il sertit par replis outre de l'acheminement des produits.
Ceci pourrait signifier qu'il a un ressort de verrou cassé, un cliquet coudé de verrou ou un plat de verrou. Les pièces cassées devront être de remplacer.
Si vous avez n'importe quelles questions, des pls nous contacter sans toute hésitation.
