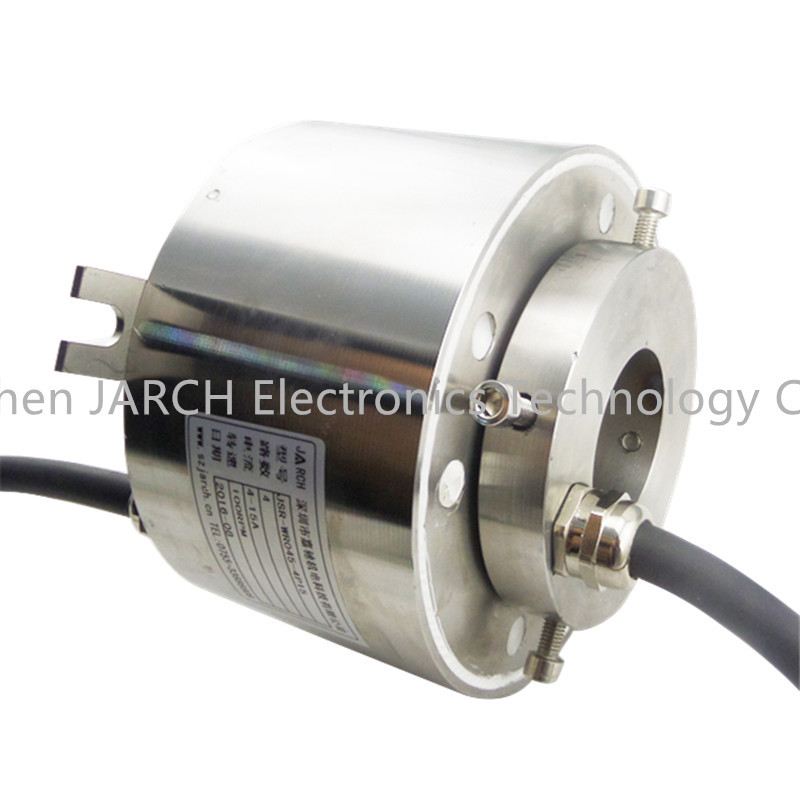

la taille intérieure de 45mm a scellé la bague collectrice, bague collectrice miniature pour en mer/marine

la taille intérieure de 45mm a scellé la bague collectrice, bague collectrice miniature pour en mer/marine

Détails sur le produit:

Lieu d'origine: Shenzhen (Chine).
Nom de marque: JARCH
Certification: CE,FCC,ROHS
Numéro de modèle: JSR-WRC025-4P06-3S

Conditions de paiement et expédition:

Quantité de commande min: 1PC
Prix: US $ 10 - 30 / Piece
Détails d'emballage: Boîte-cadeau ou emballage de coutume
Délai de livraison: 5-10 jours
Conditions de paiement: Départ usine, L/C, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 500CS/week
meilleur prix Contact

Détail Infomation

Actuel: 6A Circuits: 4
Protection: IP68 Utilisation: En mer et marin
Nom: bague collectrice scellée Style non.: JSR-WRC025-4P06-3S
Identification: 45 millimètres OD: 140 millimètres
Surligner:

unités de bague collectrice

,

bagues coulissantes rotatoires

Description de produit

Imperméabilisez 4 circuits 6A, bague collectrice miniature avec les contacts scellés de Mercury utilisés dans la fontaine tournante de la fontaine 3D

Détails rapides :



Numéro de type :

JSR - WR045-4 p15

Taille intérieure (millimètre) : 45 millimètres
Taille externe : -- BOÎTE  Circuits : 4
Volt AC/DC (V) : mV~400Vac/Vdc Courant (A) :  15A
Vitesse (T/MN) :   Protection : IP68





Description :


JSR - WR045-4 p15



Diamètre extérieur intérieur 140 du trou 45mm



4-way puissance 15A



Classe IP68 de protection



Il peut fonctionner 10 mètres sous l'eau



Équipement sous-marin



La structure interne est faite de fil balayé de métal précieux, avec la longue durée et aucun entretien.



Peut être adapté aux besoins du client selon les besoins des clients



Cachetage statique avec le joint circulaire et cachetage dynamique de la position de rotation avec l'anneau résistant et anti-corrosif d'abrasion de Glyd pendant la plus longue vie

  • Conçu pour des opérations sous-marines, imperméabilisez le travail et la conception.
  • Produits industriels de catégorie, bride de redresseur, IP65, classe de la protection IP68.
  • Or - contact d'or, l'utilisation des joints importés et traitement militaire d'électrodéposition de catégorie.
  • Le contact multipoint de contact, débouché utilisant la gorge imperméable, câblent et ainsi de suite.
  • Peut être adapté aux besoins du client selon les conditions.



Données techniques
Fait le tour de l'aucun 8 circuits Actuel 5A
Tension 440 VDC/VAC Vitesse maximum 300RPM
Matériel de logement Acier inoxydable de S136L Couple 0.1N.m ; circuits +0.03N.m/6
Vie active

>révolutions 80millions (dépend

sur la vitesse, l'environnement fonctionnants)

Matériel de contact Métal précieux : or-or
Bruit électrique <10m> Résistance de contact <20m>
Résistance diélectrique 800VDC@50Hz, 10s Spéc. de fil de connexion UL Teflon@Awg22 (5A), Awg16
Résistance d'isolation 1000MΩ@600VDC, 10s Longueur de fil de connexion 300mm
La température de travail -40℃ à 85℃ Catégorie d'IP IP68
Vibration mécanique MIL-SID-810E Humidité de travail Rhésus de 10% à de 85%
Signal 12 signaux Profondeur sous-marine d'opération 50 mètres
Matériel intérieur métaux précieux Certificat CE, FCC





Avantages :

  • Jusqu'à l'ampère de centaines
  • Contrôle de transferts et signaux de données
  • IP66 facultatif
  • Ajustement à l'environnement de travail en mer
  • Aucun entretien et meilleure fiabilité que les anneaux traditionnels de bride
  • Approprié au transfert de signal et de puissance des dispositifs ou des instruments tournants

Dimensions :

Les dimensions de la bague collectrice seront conseillées quand les anneaux et les détails actuels sont des options. Veuillez entrer en contact avec le service technique de JARCH.









Applications :



• machine en mer de grue

• Outillage industriel

• tables d'index rotatoires

• Tourelles d'équipement ou enrouleurs de câbles lourds

Grue de flottement

• Grue portaile de pivotement







Instructions d'installation



Axe monté



la taille intérieure de 45mm a scellé la bague collectrice, bague collectrice miniature pour en mer/marine 0





À bride stable :



Produits principaux de Jarch :



1. série optique de joint tournant de fibre

2. Par la série ennuyée de bague collectrice

3. Électro série optique de bague collectrice

4. Série hybride de bague collectrice

5. Série pneumatique de joint tournant

6. série rotatoire hydraulique des syndicats

7. Série de bague collectrice de capsule

8. Série de bague collectrice de crêpe

9. Seriels à forte intensité de bague collectrice

10.sérieà grande vitessedebaguecollectrice

série de la bague 11.Thermocouple collectrice

série de la bague 12.Miniature collectrice

série de bague collectrice de la turbine 13.Wind

série de la bague 14.Ethernet collectrice

série de la bague 15.Explosionproof collectrice

série de la bague 16.Mercury collectrice


Pourquoi choisir la bague collectrice de JARCH ?

JARCH Company est un fabricant professionnel de bague collectrice à Shenzhen, Chine. JARCH a devenu des marques chinoises les plus connues dans le monde pour les bagues coulissantes de haute qualité et les services de premier ordre. Depuis que nous avons été fondés en 1998, nous avons été commis aux bagues coulissantes de haute qualité d'innovation, de se développer et fabriquer et fournissant les solutions parfaites de rotation pour des clients autour du monde.
Avec l'expérience de plus de 19 ans dans le domaine, JARCH a établi des relations d'affaires à long terme avec des entreprises transnationales, des instituts de recherche, des départements de militaire-industrie, des universités célèbres aussi bien que beaucoup de sociétés dans diverses industries ici et ailleurs.
Nous nous spécialisons dans les solutions faites sur commande de bagues coulissantes travaillées pour répondre aux exigences de votre projet pour la représentation, l'essai, la qualification et la livraison. Nos équipes comprennent l'importance de la planification de projets complète assurant le succès de votre projet.

Ne peut pas trouver la bonne solution de bagues coulissantes ?


À JARCH Company, nous tâchons de répondre aux besoins de nos clients. Si une assemblée de notre modèle standard ne se conforme pas à vos conditions, notre équipe de créateurs travaillera avec vous pour concevoir un ensemble de bague collectrice qui répondra aux besoins précis de votre société. Avec sur 19 ans d'expérience JARCH a amassé plus de 10 000 dessins, milliers de conceptions faites sur commande de bague collectrice et expériences soutenant des clients dans le monde entier.



FAQ



Q1 : Est-vous une usine ou une société commerciale ?
A : Nous sommes une usine professionnelle avec l'équipe de haut niveau de R&D.
Q2 : Combien de types des bagues coulissantes avez-vous ?
A : Nous pouvons fournir toutes sortes de bagues coulissantes. Comme la bague collectrice minitary, sliring adapté aux besoins du client,
bague collectrice miniature, bague collectrice optique de fibre, joint tournant de rf, HD de type combiné,
bague collectrice de disque, bague collectrice d'énergie éolienne, bague collectrice d'énergie solaire, bague collectrice d'à travers-trou, etc.
Q3 : Pouvez vous fournir les bagues coulissantes les signaux à haute fréquence et (ou) les signaux de télécommunication optique.
A : Oui, nous pouvons fournir des bagues coulissantes de messages mélangés en tant que votre demande.
Q4 : ce qui est la vie active de vos bagues coulissantes.
A : révolutions de 30~50 millions pour la norme ceux, révolutions de 50~80 millions pour le special ceux,
Nous pouvons également fournir des révolutions beaucoup plus élevées en tant que votre condition spéciale.
Q5 : Fournissez-vous l'OEM et l'ODM ?
A : Oui, nous fournissons l'OEM et l'ODM.
Q6 : Quelles données techniques devraient être données pour notre modèle adapté aux besoins du client de bague collectrice.

A : Si vous voulez costomize le modèle spécial de bague collectrice, vous devez fournir des détails en tant que ci-dessous :

vitesse d'a.operatring (T/MN)
type de b.the d'installation

taille de c.outline

d.channels (non du fil simple sans compter que le câble)
tension et courant d'e.rated pour des anneaux de puissance et des anneaux de signal

type de signal de f.the et connexe
paramètres (très importants)

la température h.IP (conditions de g.operating de cachetage)

Q7 : De quelle longueur est-il votre cycle de fabrication ?
A : Il a besoin de 7 à 15 jours pour les produits standard, 10 à 20 jours pour les produits adaptés aux besoins du client simples,
15 à 40 jours pour les porducts adaptés aux besoins du client par complexe.
Q8 : Quel est votre port de la livraison ?
A : Notre port de la livraison est Shenzhen
Q9 : Comment allez-vous la livraison nos marchandises ?
A : Des commandes habituellement peuvent deliveried par avion, de grands ordres peuvent deliveried par la mer.
Elle peut être négociée avant la livraison.
