Multi - grande vitesse optique de joint tournant de fibre de canaux avec le logement en aluminium
Détails sur le produit:
| Lieu d'origine: | Shenzhen (Chine). |
| Nom de marque: | JARCH |
| Certification: | CE,FCC,ROHS |
| Numéro de modèle: | joint JSR-FE-rotatoire |
Conditions de paiement et expédition:
| Quantité de commande min: | 1pcs |
|---|---|
| Prix: | Negotiated |
| Détails d'emballage: | Boîte-cadeau ou emballage de coutume |
| Délai de livraison: | 20 jours |
| Conditions de paiement: | Départ usine, T/T, Western Union, MoneyGram, Paypal |
| Capacité d'approvisionnement: | 20pcs/week |
|
Détail Infomation |
|||
| Matériel de logement: | Aluminium | Channnel: | 4 |
|---|---|---|---|
| Gestion de la puissance optique: | 690/ 220V | Vitesse maximum: | 150RPM |
| Cycle prévu: | 200-400 millions de révolutions | Dimension: | Redresseur : 5m ; Rotor : 1m |
| Protection: | IP55, IP68 | Poids: | 2500g/pcs |
| Circuits: | 6 circiuts ; 3 circiuts à 50A, 3 circuits dans 20A | ||
| Surligner: | bague collectrice optique de fibre,joint tournant à fibres optiques |
||
Description de produit

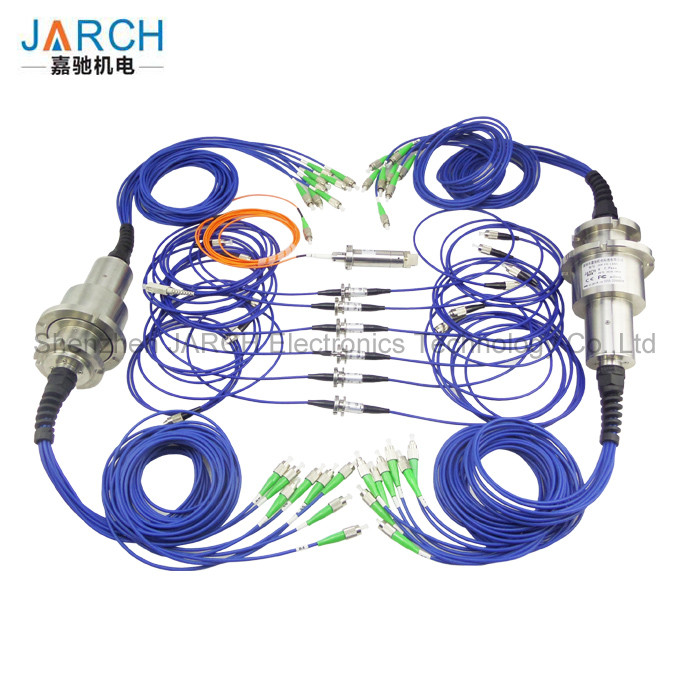

Joint tournant optique à grande vitesse de fibre de la BAGUE COLLECTRICE FORJ de JARCH
Caractéristique :
1. Les joints tournants optiques de fibre sont aux signaux optiques
2. Elle couvre le simple canal de mode unitaire, le canal multi de mode unitaire et le canal multi de mode multi.
3. Le signal optique seulement ou l'unité hybride (optical+electric) est transmis
4. La capsule et par les joints tournants optiques ennuyés de fibre sont disponible
5. L'OEM et l'ODM sont bienvenus
Description :
Les joints tournants optiques (FORJ) de fibre sont aux signaux optiques quelles bagues coulissantes électriques sont aux signaux électriques, des moyens de passer des signaux à travers les interfaces tournantes, en particulier en transmettant un grand nombre de données. FORJs maintiennent les avantages intrinsèques de la fibre de bout en bout. JARCH avait produit les joints tournants optiques de fibre pendant plus de 10 années.
Avantages :
- Utilisant la transmission de signal léger, aucune fuite électromagnétique.
- Bon scellage.
- Résistance à la perturbation électromagnétique
- Aucune transmission de contact, aucune usure.
- La longue durée, peut être jusqu'à 10 millions de t/mn.
- Aucun frottement, ne peut être employé dans l'environnement inflammable et explosif.
- Peut être employé dans l'environnement naturel extrême.
- L'interférence actuelle magnétique élevée, peut également fonctionner normalement.
Dimensions :
Caractéristiques :
| Gamme de longueurs d'onde | 1310/1550 nanomètre | Perte par insertion | <4> |
| Ondulation de perte par insertion | <2> | Perte de retour (SM) | DB ≥40 |
| Vitesse maximale | ≤150 T/MN | Traction de la force | 3 N |
| Commencez le couple | <0> | Cycle de vie prévu | 200-400 millions de révolutions |
| Manipulation optique de puissance | dBm 23 | La température fonctionnante | -40°C au °C +70 |
| Température de stockage | -50°C à +80 C°C | Style de paquet | Tresses sur les deux extrémités |
| Matériel de logement | Acier inoxydable | Types de fibre | Fibre du SM 3mm |
| Types de connecteur | FC, Sc, St, SMA, ou LC | Dimensions | diamètre de 10mm. |
| Cycle de vie prévu | 50-80million | Estimation d'IP | IP65 |
| Vibration | MIL-STD-167-1A | Choc mécanique | MIL-STD-810G |
Longueur de fibre :
Redresseur : 5m (SM FO avec l'arrêt de ST/PC)
Rotor : 1m (SM FO avec l'arrêt de ST/PC)
Applications :
• Entre dans le robot et le bateau sous-marins de contrôle
• Entre dans l'antenne de radar et le système intégré de traitement des signaux
• Avec la console tournante de carrosserie de tour de char
• Entre dans le robot de soudure et la console
• Dispositifs et contrôle d'entrée et sortie mécaniques à distance
• Le théodolite photoélectrique
• La connexion entre la plate-forme et le cheminement de vaisseau spatial
Instructions d'installation :
Produits principaux de JARCH :
1. série optique de joint tournant de fibre
2. Par la série ennuyée de bague collectrice
3. Électro série optique de bague collectrice
4. Série hybride de bague collectrice
5. Série pneumatique de joint tournant
6. série rotatoire hydraulique des syndicats
7. Série de bague collectrice de capsule
8. Série de bague collectrice de crêpe
9. Seriels à forte intensité de bague collectrice
10.sérieà grande vitessedebaguecollectrice
série de la bague 11.Thermocouple collectrice
bobine du tuyau 12.Retractable
série de bague collectrice de la turbine 13.Wind
série de la bague 14.Ethernet collectrice
série de la bague 15.Explosionproof collectrice
série de la bague 16.Mercury collectrice
17. Balai de charbon de bague collectrice
Assemblée de l'anneau 18.Collector
Pourquoi choisir la bague collectrice de JARCH ?
JARCH Company est un fabricant professionnel de bague collectrice à Shenzhen, Chine. JARCH a devenu des marques chinoises les plus connues dans le monde pour les bagues coulissantes de haute qualité et les services de premier ordre. Depuis que nous avons été fondés en 1998, nous avons été commis aux bagues coulissantes de haute qualité d'innovation, de se développer et fabriquer et fournissant les solutions parfaites de rotation pour des clients autour du monde.
Avec l'expérience de plus de 14 ans dans le domaine, JARCH a établi des relations d'affaires à long terme avec des entreprises transnationales, des instituts de recherche, des départements de militaire-industrie, des universités célèbres aussi bien que beaucoup de sociétés dans diverses industries ici et ailleurs.
Nous nous spécialisons dans les solutions faites sur commande de bagues coulissantes travaillées pour répondre aux exigences de votre projet pour la représentation, l'essai, la qualification et la livraison. Nos équipes comprennent l'importance de la planification de projets complète assurant le succès de votre projet.
Ne peut pas trouver la bonne solution de bagues coulissantes ?
À JARCH Company, nous tâchons de répondre aux besoins de nos clients. Si une assemblée de notre modèle standard ne se conforme pas à vos conditions, notre équipe de créateurs travaillera avec vous pour concevoir un ensemble de bague collectrice qui répondra aux besoins précis de votre société. Avec sur 15 ans d'expérience JARCH a amassé plus de 10 000 dessins, milliers de conceptions faites sur commande de bague collectrice et expériences soutenant des clients dans le monde entier.
FAQ
A :
Si vous voulez costomize le modèle spécial de bague collectrice, vous devez fournir des détails en tant que ci-dessous :
a. Vitesse d'Operatring (T/MN)
b. Le type d'installation
c. Taille d'ensemble
d. Canaux (non du fil simple sans compter que le câble)
e. La tension et le courant évalués pour les anneaux et le signal de puissance sonne
f. Le type de signal et les paramètres relatifs (très importants)
g. Température de fonctionnement h.IP (conditions de cachetage)
2.de quelle longueurest-ilvotrecycle de fabrication?
A : Il a besoin de 7 à 15 jours pour les produits standard, 10 à 20 jours pour les produits adaptés aux besoins du client simples,
15 à 40 jours pour les porducts adaptés aux besoins du client par complexe.
Emballage et livraison :
| Détails d'emballage : | Paquet standard de carton d'exportation |
| Détails de la livraison : |
Délai de livraison : 15 jours après ont obtenu le paiement Expédition : PAR DHL, Fedex, UPS ou TNT ...... |
