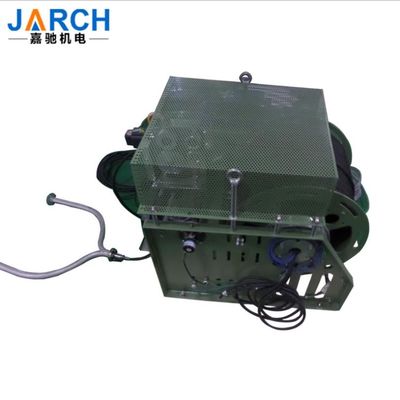

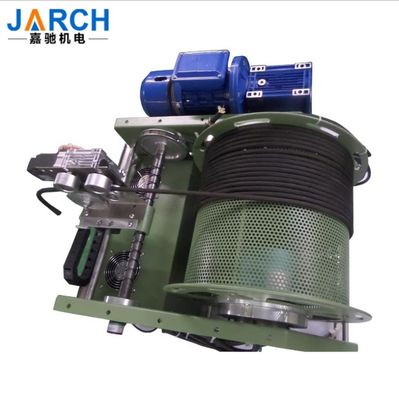

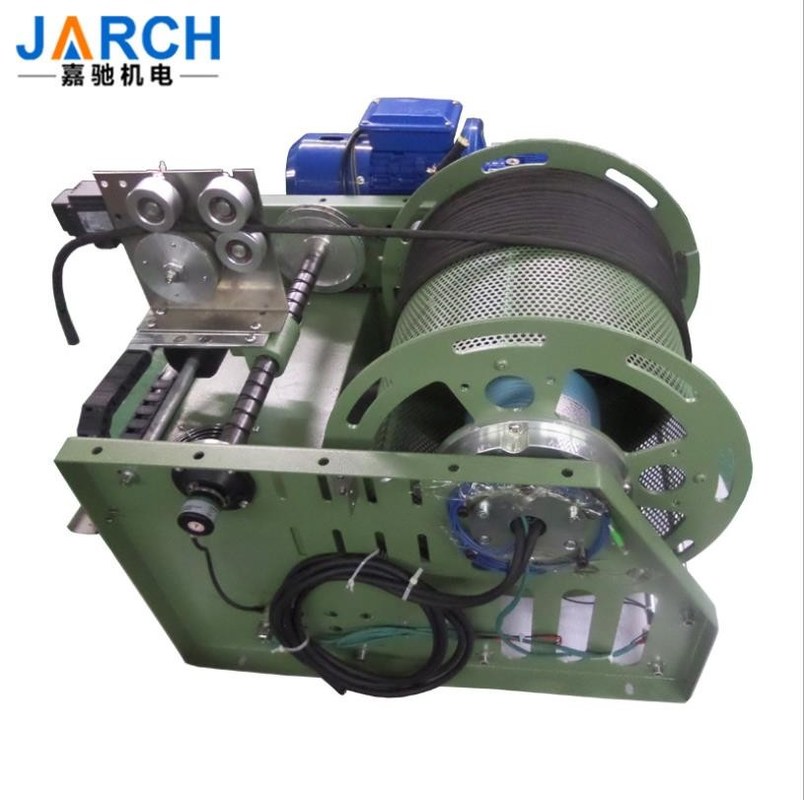

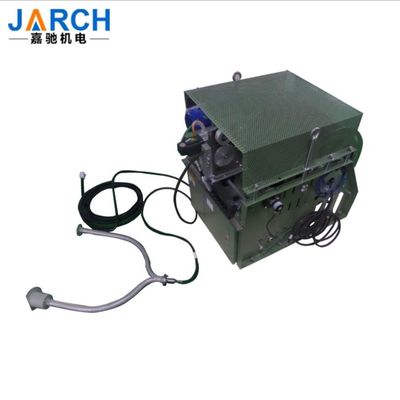

Système de rouleaux de câbles intelligents Photoélectrique Optique Rouleau de tuyau rétractable, Rouleau de câble rétractable Longueur 150m

Nous avons développé indépendamment un nouveau tambour de câble optique intelligent à tambour de fibre optique, qui présente des performances stables et une bobine rétractable automatique.

Description de l'enrouleur de câble à fibre optique :

Le véhicule de remorquage intelligent JSR-JZ-FE0204-120 est utilisé pour le contrôle intelligent du câble rétractable dans les véhicules ou autres lieux fixes. La machine à câble de remorquage peut contrôler la vitesse et la longueur du câble rétractable par l'ordinateur supérieur via des commandes. L'enrouleur de câble peut transmettre en continu des signaux et du courant lors de la rotation, et peut être automatiquement ajusté par la boucle fermée de tension lorsque la vitesse du câble rétractable n'est pas adaptée. Retour dynamique des informations de vitesse et de longueur à l'ordinateur hôte

Caractéristiques de l'enrouleur de câble à fibre optique :

Le véhicule de remorquage a été appliqué avec succès au système d'alimentation électrique du drone à la station au sol, et la vitesse du câble peut atteindre 4 m/s.

L'enrouleur de câble escamotable par le câble peut être un câble (alimentation + signal), un câble (monoconducteur ou multiconducteur), un câble hybride photoélectrique, ou autre.

A. Avec fonctions rétractables manuelles et automatiques ;

B. Il dispose de boutons de commande durs pour réaliser des fonctions d'urgence telles que la réception, la décharge et l'arrêt ;

C. Il peut recevoir des commandes de contrôle telles que la réception, la décharge, l'arrêt et la vitesse envoyées par la station au sol, et contrôler le dispositif de ligne de réception et de décharge pour qu'il fonctionne conformément à la commande ;

E. Il peut fournir à la station au sol des informations sur l'état de fonctionnement telles que la vitesse de fonctionnement de la bobine et la longueur de la prise et du retrait du fil ;

F. Il a pour fonction d'enregistrer la longueur en temps réel des lignes de réception et de déchargement ;

G. Avec fonction d'alimentation en fil active ;

H. A une fonction de câble ordonnée ;

I. dispose d'un dispositif de refroidissement du câble ;

G. Avec fonction de verrouillage automatique et ne supportant pas plus de 150 nm de force de traction ;

K. Avec trous de montage pour une installation fixe ;

L. Pièces de levage avec trous de levage ou anneaux ou poignées de levage ;

M. Avec fonctions de réception et de déchargement en ligne ;

N. A pour fonction de transmettre de l'énergie en ligne.

Enrouleur de câble à fibre optique Caractéristiques principales :

Le câble optique a un diamètre inférieur à 12 mm et la bobine intelligente a une longueur de câble de 150 mètres.

Le dispositif de ligne rétractable intelligent peut réaliser la fonction de réception et de décharge en ligne du câble, recevoir et exécuter les commandes émises par la station au sol et renvoyer les informations spécifiées à la station au sol.

Autres paramètres spéciaux :

a) Le mode de communication RS485 ou le mode de communication réseau TC/IP peuvent être adoptés entre la partie commande du dispositif de ligne rétractable à commande électronique et l'ordinateur supérieur ;

b) L'algorithme du dispositif de rétraction à commande électronique doit adopter un mode de contrôle en boucle fermée, et la longueur de rétraction du câble peut être ajustée en temps réel en fonction des informations de position de l'ordinateur supérieur pour garantir que le câble n'est pas excessivement étiré et excessivement détendu.

c) Le système dispose d'un capteur de tension avec un câble de test de traction. Lorsque la tension dépasse le seuil, le système en boucle fermée peut être ajusté dans le temps.
