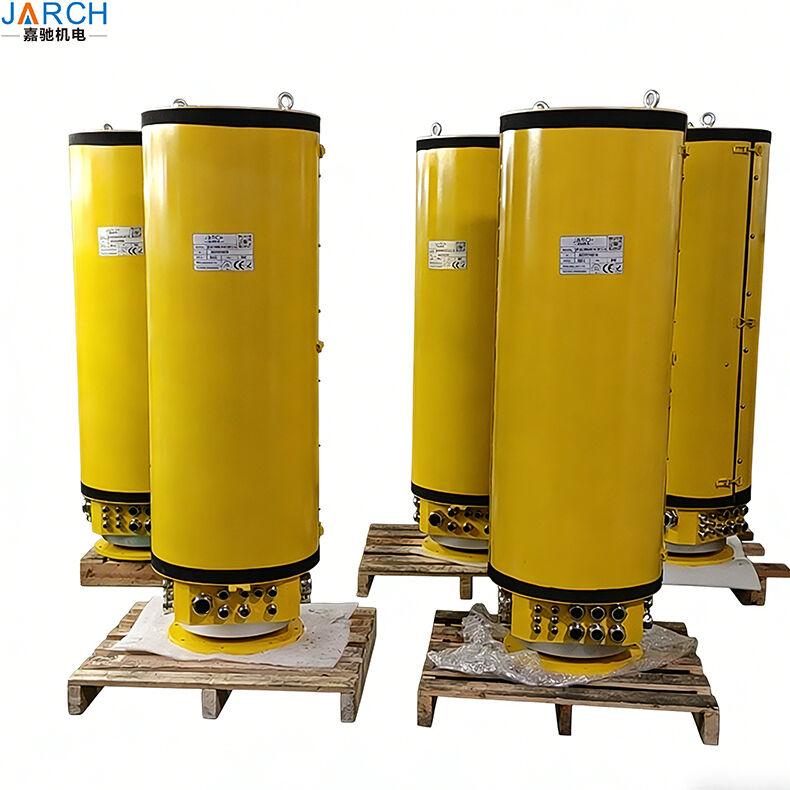

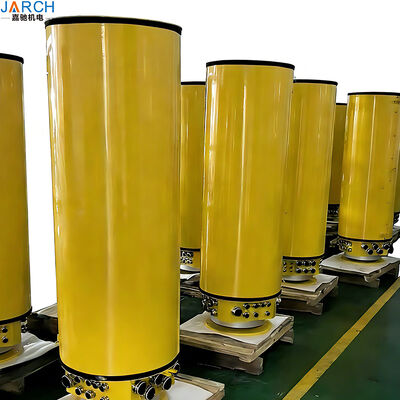

Rouleau de câble haute tension anneau de dérapage grue de tour 12,5kv glissement anneau collecteur central anneau pour 15kv grue

1À propos de l' anneau.

Les anneaux coulissants sont des dispositifs électromécaniques destinés à transmettre de l'énergie électrique, des signaux de commande et/ou des données d'une structure stationnaire à une structure tournante (ou vice versa).Nous offrons une gamme complète d'anneaux coulissants pour la transmission de tension de mV à 36 kV et de courants de mA à 3600 A. Toutes les séries sont adaptées pour être mélangées avec des signaux et des données. Des solutions personnalisées peuvent aller plus loin jusqu'à 13000 A et 43,2 kV. Nous appliquons toujours la meilleure technologie pour répondre à vos besoins:deux ou plusieurs pinceauxNous pouvons fournir des compositions de quelques poteaux à plusieurs centaines, en fonction des exigences de votre application.Les ensembles de bagues coulissantes peuvent être fournis soit comme ouverts, “non fermés” types pour des adaptations spéciales au client, ou entièrement fermés par un boîtier en plastique ou en métal à fort impact, adapté même aux emplacements dangereux.Des accouplements rotatifs supplémentaires sont disponibles pour les fluides ou les gaz et des pivotements en fibre optique peuvent être intégrés.

2.Résumé du produit:

Nos anneaux de dérapage JARCH de qualité industrielle sont conçus pour fournir une transmission fiable de puissance, de signaux et de données dans des applications rotatives.ils sont largement utilisés dansles éoliennes, la robotique, les grues, les machines d'emballage et les équipements médicauxAvec un faible bruit électrique, une stabilité à grande vitesse et une longue durée de vie, nos anneaux de glissement assurent une continuité de 360°.Crotation sans enchevêtrement des câbles.

3Une grue.SParamètres de l'anneau labiale:

3.1 Nom du composant: anneau de glissement conducteur JSR-BCX-8P400-9P150-20P25-10S

3.1.1 Température de l'environnement de travail: -40°C ~ + 40°C

3.1.2 Niveau de protection: IP64

3.1.3 Voltage de fonctionnement: 24 V CC/AC400 V

3.1.4 Vitesse de fonctionnement: 0 à 2 tours par minute

3.1.7 Résistance d'isolation: 500 MΩ, la valeur de fluctuation de la résistance dynamique est inférieure à 30 m Ω

3.1.8 Nombre d'anneaux: 62 anneaux au total,

3.1.9 Courant dans l'anneau d'alimentation:

8 anneaux - 400 A, ED100%, 400 V

9 anneaux - 150 A, ED100%, 400 V

20 anneaux - 21 A, ED100%, 400 V

10 anneaux - 20 mA, ED100%, 10 V:

Poids du corps: 160 kg

3.2 Dessin de l'apparence et des dimensions d'installation

4.Rings coulissants Caractéristiques et avantages essentiels:

1. Robuste et durable

***Construit avec des contacts de fil en alliage d'or et une technologie de brossage avancée pour une usure minimale.

*** Fonctionnement sans entretien avec une durée de vie supérieure à 10 millions de rotations.

***Résistant aux températures élevées de -40°C à 80°C, adapté aux environnements difficiles.

2Intégrité supérieure du signal

***Le faible bruit électrique (< 0,5 résistance de contact) assure une transmission stable.

*** Prend en charge la transmission mixte de puissance, Ethernet (CAT5/CAT6), USB, vidéo HD et signaux de capteurs.

***Ideal pour la rétroaction du servo-moteur, les signaux du codeur et le bus CAN en automatisation.

3. Conception compacte et polyvalente

*** Disponible en capsule, en boîte transparente et en crêpe.

***Anneaux de glissement en miniature (à partir de 10 mm de diamètre) pour des applications à espace restreint comme les joints robotiques et les caméras de vidéosurveillance.

***Tailles de trous personnalisables (6 mm à 300 mm) et configurations de circuits (1 à plus de 100 circuits).

4Conçu pour des conditions difficiles

***Protection IP54, IP65 ou IP67 disponible pour des performances à l'épreuve de la poussière et de l'eau.

***Couchage résistant à la corrosion, parfait pour les parcs éoliens offshore, les applications marines et les grues extérieures.

*** Haute résistance aux vibrations et aux chocs pour les machines lourdes.

5. Applications (lorsqu'il est utilisé):

Énergie éolienne: systèmes de contrôle de l'envergure, entraînements de pivotement, surveillance de l'état.

Robotique: bras robotisés, robots collaboratifs (cobots), AGV, robots de soudage.

Manipulation des matériaux: grues à grille, grues à empilement, tables tournantes, lignes d'emballage.

Médecine et défense: scanner, radar, caméras panoramiques.

Automatisation industrielle: étages tournants, tableaux d'indexation, gestion des câbles.

RFC

1Tous les articles standard publiés ont-ils des dessins 2D et des dessins 3D?

Oui, bien sûr. Envoyez-nous un courriel à kris@szjarch.cn pour plus d'informations.

2Quels anneaux à glissement moyen peuvent être personnalisés et quels paramètres sont requis?

Par le milieu: gaz, liquide, électricité, Ethernet, fibre optique, mélange gaz-liquide-électrique, etc.

3Pour les anneaux de glissement électriques, les paramètres suivants sont requis:

a. nombre de circuits (numéros d'anneaux), courant, tension, vitesse de rotation, température, degré de protection;

b. Si le signal de transmission est nécessaire, quels types de signal, si le signal doit être blindé.

c. Le diamètre intérieur (ID), la longueur, la largeur et la hauteur requises.

la hauteur maximale doit être inférieure à XX mm.

4Pour les anneaux pneumatiques ou hydrauliques, les paramètres suivants sont requis:

a. Quel type de gaz ou de liquide est-il? Nos anneaux de glissement peuvent transmettre pneumatique (vacuum, air, gaz...), hydraulique (huile, eau, liquide froid...), etc.

b. pression, vitesse de rotation, température du milieu transmis;

c. Taille du port: G1/8 ou PT1/4, etc.;

d. Le diamètre intérieur (ID), la longueur, la largeur et la hauteur requises.

e. Le couple maximal acceptable de l'anneau de glissement;

f. Comment installer: fixer les vis dans l'arbre tournant ou les installer avec une bride?

5Pour Ethernet, les paramètres suivants sont requis:

a. 1000 M ou 100 M;

b. nombre de circuits (numéros d'anneaux), courant, tension, vitesse de rotation;

c. Si le signal de transmission est nécessaire, quels types de signal, si le signal doit être blindé.

d. Le diamètre intérieur (ID), la longueur, la largeur et la hauteur requises.

6Une installation correcte, un fonctionnement sous la vitesse de rotation maximale et un environnement approprié sont bons pour prolonger la durée de vie des anneaux de glissement.
